東莞市德藝隆電子有限公司是一家專業設計、生產、銷售為一體的精密廠商，是一家大型生產各種DC插座的20年老品牌廠家。DC插座已經在我們的生活中廣泛應用，今天小編為大家介紹的是DC-005電源插座有三個引腳分別要怎么接?

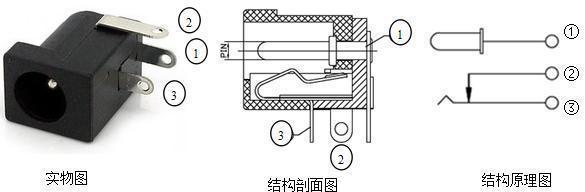

　　C-005為常見直流插座，插入配套φ5.5插頭后，能夠自動斷開電路內部電源。引腳定義：電源正極;負極靜觸點;負極動觸點。詳見下圖所示：

　　com ---共用端子 。nc ---常閉端子，微動開關不壓下與COM導通 壓下斷開 。no---常開端子， 與NC相反。

　　1、常開的意思是NO兩邊的接線觸頭接上線后是不同的,而常閉NC則是通的。

　　2、微動開關可能和行程開關類似,行程到觸發位置后,開點NO變閉點NC,閉點NC則變開點NO,這樣的動作可以給出信號,或者直接控制小設備,或是做出聯動動作。

　　擴展資料：

　　從集成電路(芯片)內部電路引出與外圍電路的接線，所有的引腳就構成了這塊芯片的接口。引線末端的一段，通過軟釬焊使這一段與印制板上的焊盤共同形成焊點。引腳可劃分為腳跟、腳趾、腳側(side)等部分。

　　(1)腳各種制式下的第二伴音中頻信號可以用不平衡的方式從該腳進入內部的調頻解調電路解調，同時它還是塊內AV\TV轉換和PAL、NTSC、SECAM彩色制式轉換的控制引腳，輸入阻抗大約3.4K。

　　(2)腳以○C門方式輸出圖像識別信號，當TV方式已經接收到圖像電視信號時，該腳對外呈現高阻抗，通過外接上拉電阻就能夠得到高電平信號;當沒有接收到信號時，該腳呈現低阻抗，輸出低電平。

　　DC插座廠家推薦我們德藝隆電子，首先德藝隆電子創立于1999年，專業生產: DC插座、帶燈輕觸開關，USB插座,撥動開關,按鍵開關,貼片輕觸開關,貼片撥動開關,耐高溫輕觸開關,耐高溫?fù)軇?dòng)開關等產品，主要應用于家用電器、3C(計算機、通訊、消費電子)、辦公設備、醫療、安防、個人護理、汽車電子、工業控制等領域已經被廣大客戶認可和一致好評，選帶DC插座廠家就選德藝隆電子。
