東莞市德藝隆電子有限公司是一家專業設計、生產、銷售為一體的精密廠商，是一家大型生產各種撥動開關的20年老品牌廠家。今天給講的是大家即熟悉又最陌生的----六腳撥動開關怎么接線。
在講接線前我們首先來了解一下六腳撥動開關的原理：
主要是通過撥動開關柄使用電路接通或斷開，從而達到切換電路的目的一般用于低壓電路，具有滑塊動作靈活，性能穩定可靠的特點，撥動開關一分為小電流撥動開關，大電流撥動開關，額定功率為DC50V0.3A工作的溫度范圍在-20°-60°。
為什么在講六腳撥動開關前要講它的元;原理呢?原因很簡單，像平時空調開關，按一下，按鈕上的金屬片就會與導體構成閉合電路，從而啟動，再按一下，，按鈕的金屬片就會與導體分離，電路就會被斷開，關閉空調。所以這個開關的接線一旦接錯，產品無法正常打開使用，是至關鍵的細致的一部分。下面請看詳細的六角撥動開關怎么接線：
六腳開關(六腳自鎖開關)也就是雙刀雙擲開關，引腳共2排，每排3個引腳，中間一根是公共端，對應他左右2個腳一個常百開一個常閉，另外一排和這個一樣，常開對常開，公共點對公共點，常閉對常閉，但是是完全獨立的2組度, 將他們連接起來才是通路。
接法：公共點 1 4 是常閉， 3 6常開， 如果是單路接1 2或2 3 都可以、

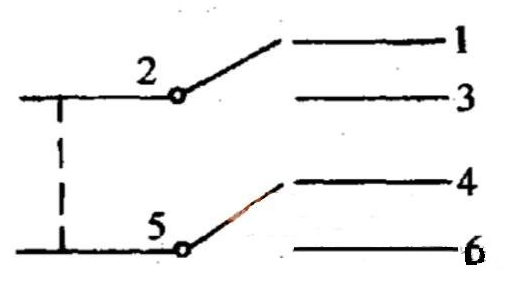

如圖：
每一排是一知個單獨的單刀雙擲開關，中間的是公共的，六引腳自鎖開關是一個雙刀雙擲開關，圖上用黑線相連的部分，其他部分均不相連。

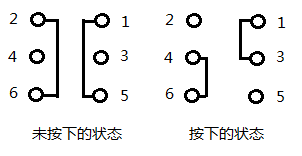

還有一種是：
六腳自鎖開關的接線方式，一邊有三角，一邊連正級，另一邊連負級，兩條線分別連在兩邊中間，其他輸出的就連同一旁的兩條線。

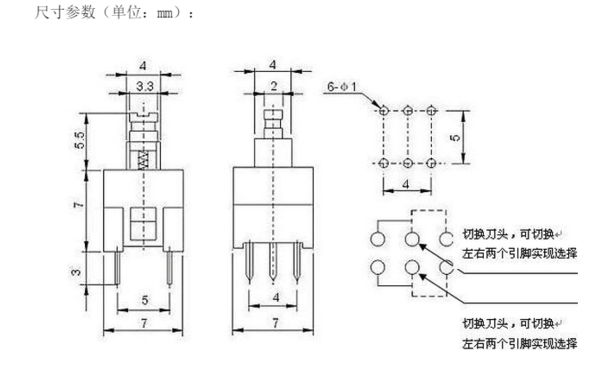

原理圖：
以上三圖是比較常見的接線圖，希望對大家有所幫助!
